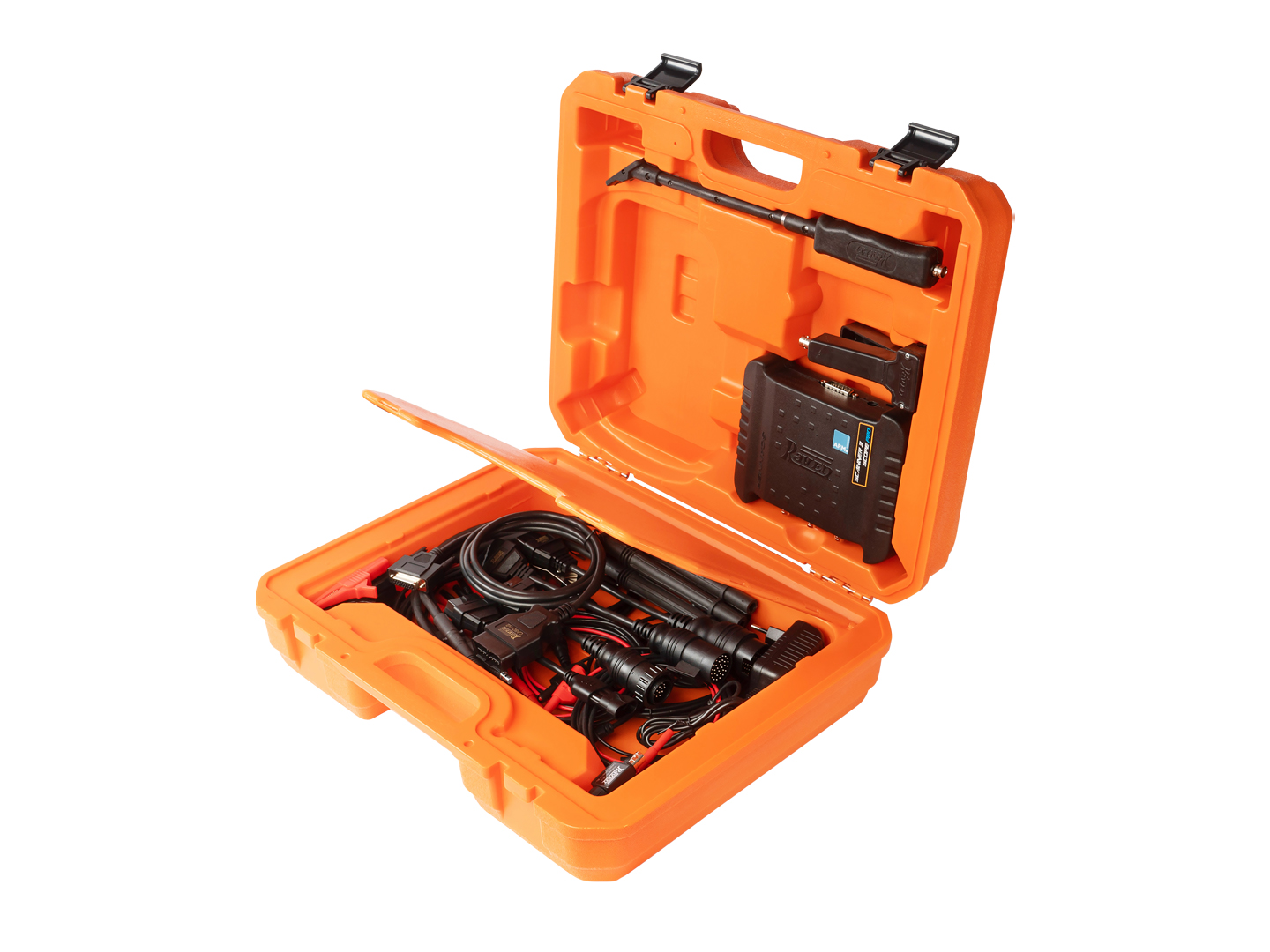

Nome: Scanner 3 Scope PRO 6 canais (versão sem tablet) + Kit Diesel Leve. Osciloscópio digital automotivo e Scanner 3 PRO (segunda geração do Scanner 3, com Módulo de Comunicação PRO, mais rápido e preparado para veículos com protocolo CAN FD), dois equipamentos independentes combinados em um único módulo.
Diferenciais do Scanner 3 Scope PRO versão 6 canais: a) hardware exclusivo, mais poderoso, que permite executar o scanner e o osciloscópio ao mesmo tempo, b) é o único equipamento que permite utilizar o Scanner e o osciloscópio ao mesmo tempo, em tela dividida, c) Visualização simultânea dos 6 canais do osciloscópio, d) Trigger Dinâmico (com ajuste automático), e e) Cabos principais com cores únicas em ambas as extremidades para facilitar a identificação durante o uso de múltiplos canais do osciloscópio. Fornecido com o Kit Diesel Leve (108815) para utilização do scanner em utilitários a diesel. Para utilização do scanner em caminhões e ônibus, é necessário o Kit Diesel Pesado (108810). Para utilizar o equipamento, o reparador deve instalar o aplicativo do Scanner 3 em um dispositivo (celular, tablet etc.) equipado com Bluetooth e sistema Android ou Windows, de sua preferência. Osciloscópio automotivo com 6 canais de medição sempre liberado para uso, sem qualquer custo, além de fornecido com mais de 20 acessórios, incluindo o exclusivo Kit de Alta Tensão (para teste rápido de bobinas de ignição). Scanner 3 PRO: equipamento para diagnósticos, ajustes e programações em sistemas de eletrônica embarcada de automóveis, utilitários, caminhões e ônibus, incluindo veículos equipados com os protocolos de comunicação de alta velocidade CAN FD e DoIP*. Necessita de assinatura de licença de uso dos programas de comunicação.
Composição:
01 - Módulo de Comunicação PRO (com osciloscópio) específico das versões com osciloscópio de 6 canais, para diagnósticos via Bluetooth, com processador ARM de 480 Mhz e preparado para veículos equipados com protocolos de comunicação de alta velocidade CAN FD e DoIP*. Possui memória RAM 4 vezes maior e capacidade de processamento 2,5 vezes maior em relação à geração anterior. Também equipado com osciloscópio digital automotivo com 6 canais de medição;
01 - Cartão para habilitação da licença de utilização em automóveis e utilitários gas. / álc. / flex (Ciclo Otto) ou utilitários a diesel (Diesel Leve);
01 - Cabo de alimentação na bateria, para uso com o cabo padrão Fiat ou durante utilização do osciloscópio (108800-11G);
01 - Fonte de alimentação do módulo, para configurações e atualizações (PRT8609);
06 - Cabos principais do osciloscópio (108900-13D);
01 - Cabo de aterramento com 50 cm para uso com osciloscópio (108900-15D);
06 - Pontas de prova vermelhas (PRT8582);
06 - Pontas de agulha vermelhas (PRT8580);
06 - Pontas de agulha pretas (PRT8581);
06 - Garras jacaré pretas (PRT8579);
01 - Garra jacaré vermelha (PRT8634);
01 - “Pinça indutiva” com cabo flexível (108905);
01 - Pinça indutiva convencional (108906);
01 - Cabo para conexão das pinças indutivas 108905 e 108906 (108900-14D);
04 - “Cabos de vela Ferramenta” (PRT0366);
01 - Atenuador de sinal 10:1 (divide por 10 a tensão captada) para medições de tensão de até 800 V;
01 - Maleta plástica extra grande com nichos internos para os componentes do Scanner 3 PRO e do osciloscópio.
*Softwares para comunicação e diagnósticos nos sistemas eletrônicos dos veículos são disponibilizados após validação pela Engenharia. Consulte sistemas disponíveis em ravenscanner3.com.br.
Nome: Scanner 3 Scope PRO 6 canais (versão com tablet) + Kit Diesel Leve. Osciloscópio digital automotivo e Scanner 3 PRO (segunda geração do Scanner 3, com Módulo de Comunicação PRO, mais rápido e preparado para veículos com protocolo CAN FD), dois equipamentos independentes combinados em um único módulo.
Diferenciais do Scanner 3 Scope PRO versão 6 canais: a) hardware exclusivo, mais poderoso, que permite executar o scanner e o osciloscópio ao mesmo tempo, b) é o único equipamento que permite utilizar o Scanner e o osciloscópio ao mesmo tempo, em tela dividida!, c) Visualização simultânea dos 6 canais do osciloscópio, d) Trigger Dinâmico (com ajuste automático), e e) Cabos principais com cores em ambas as extremidades para facilitar a identificação durante o uso de múltiplos canais do osciloscópio. Fornecido com o Kit Diesel Leve (108815) para utilização do scanner em utilitários a diesel. Para utilização do scanner em caminhões e ônibus, é necessário o Kit Diesel Pesado (108810). Osciloscópio automotivo com 6 canais de medição sempre liberado para uso, sem qualquer custo, além de fornecido com mais de 20 acessórios, incluindo o exclusivo Kit de Alta Tensão (para teste rápido de bobinas de ignição). Scanner 3 PRO: equipamento para diagnósticos, ajustes e programações em sistemas de eletrônica embarcada de automóveis, utilitários, caminhões e ônibus, incluindo veículos equipados com os protocolos de comunicação de alta velocidade CAN FD e DoIP*. Necessita de assinatura de licença de uso dos programas de comunicação.
Composição:
01 - Tablet de alta qualidade com tela de 8”, capa de silicone exclusiva e carregador original;
01 - Módulo de Comunicação PRO (com osciloscópio) específico das versões com osciloscópio de 6 canais, para diagnósticos via Bluetooth, com processador ARM de 480 Mhz e preparado para veículos equipados com protocolos de comunicação de alta velocidade CAN FD e DoIP*. Possui memória RAM 4 vezes maior e capacidade de processamento 2,5 vezes maior em relação à geração anterior. Também equipado com osciloscópio digital automotivo com 3 canais de medição;
01 - Cartão para habilitação da licença de utilização em automóveis e utilitários gas. / álc. / flex (Ciclo Otto) ou utilitários a diesel (Diesel Leve);
01 - Cabo de alimentação na bateria, para uso com o cabo padrão Fiat ou durante utilização do osciloscópio (108800-11G);
01 - Fonte de alimentação do módulo, para configurações e atualizações (PRT8609);
06 - Cabos principais do osciloscópio (108900-13D);
01 - Cabo de aterramento com 50 cm para uso com osciloscópio (108900-15D);
06 - Pontas de prova vermelhas (PRT8582);
06 - Pontas de agulha vermelhas (PRT8580);
06 - Pontas de agulha pretas (PRT8581);
06 - Garras jacaré pretas (PRT8579);
01 - Garra jacaré vermelha (PRT8634);
01 - “Pinça indutiva” com cabo flexível (108905);
01 - Pinça indutiva convencional (108906);
01 - Cabo para conexão das pinças indutivas 108905 e 108906 (108900-14D);
04 - “Cabos de vela Ferramenta” (PRT0366);
01 - Atenuador de sinal 10:1 (divide por 10 a tensão captada) para medições de tensão de até 800 V;
01 - Maleta plástica extra grande com nichos internos para os componentes do Scanner 3 PRO e do osciloscópio.
*Softwares para comunicação e diagnósticos nos sistemas eletrônicos dos veículos são disponibilizados após validação pela Engenharia. Consulte sistemas disponíveis em ravenscanner3.com.br.
Nome: Smoke Injector PRO - Equipamento 3 em 1 (gera e injeta fumaça / injeta ar comprimido / gera vácuo) para localizar vazamentos e testar sistemas e componentes automotivos (ex.: motor, sistemas de admissão, arrefecimento, cânister, combustível, escapamento, turbocompressor, intercooler etc.). A partir do aquecimento de óleo mineral, feito de forma controlada e segura, o 109200 gera fumaça de boa densidade e fácil visualização. Conectado a uma linha de ar, o 109200 injeta ar comprimido, possibilitando o ajuste da pressão e da vazão do ar, além de contar com manômetro. Através de uma de suas duas mini bombas, o 109200 gera vácuo, que pode ser acompanhado através do vacuômetro do equipamento. Inclusa maleta plástica com mangueiras e adaptadores equipados com engates rápidos e tampões de borracha, além de um frasco de fluido para testes reagente à luz UV. Alimentação em 12V.
Composição:
01 - Aparelho gerador / injetor de jatos de fumaça, injetor de ar comprimido e gerador de vácuo, com: a) duas mini bombas de vácuo (que produzem pressão de 0,9 bar e vazão de 13 litros por minuto cada), b) manômetro para ar comprimido com caixa em aço com Ø 40 mm e escalas de 0 a 4 bar e 0 a 58 psi, c) regulador de pressão para ar comprimido, d) fluxômetro (medidor de vazão) para ar comprimido, com escala de 2 a 20 l/min, e) vacuômetro com caixa em aço com Ø 40 mm e 3 escalas coloridas (0 a -1 bar / 0 a -750 mmHg / 0 a -29,5 inHg), f) gabinete de aço com pés de borracha, g) dois engates rápidos traseiros, sendo um para alimentação de ar comprimido e outro para descarga de vácuo e h) dois engates rápidos de saída, sendo um para fumaça e ar comprimido e o outro para vácuo (109200-01A);
01 - Cabo para alimentação em baterias 12V com duas garras jacaré (PRT0487);
01 - Kit de mangueiras e adaptadores para testes, fornecido em uma maleta plástica média com revestimento interno em EVA (109200-00Z) e composto por:
01 - Mangueira principal de silicone com 2 m, engate rápido de ¼” para ar comprimido e engate rápido tipo “Click” fêmea 5/16” (109200-00Q);
01 - Mangueira de silicone para injetar fumaça / ar comprimido / gerar vácuo com 0,15 m, bico cônico fixo de saída com diâmetros de 6 a 15 mm e furo com Ø de 4 mm e engate rápido tipo “Click” 5/16” (109200-00S);
01 - Adaptador inflável para injetar fumaça / ar comprimido / gerar vácuo ou vedar tubulações com Ø interno de no mínimo 40 mm, com tubo inflável, bomba “pêra” manual e engate rápido tipo “Click” 5/16” (109200-00PP);
01 - Adaptador cônico para injetar fumaça / ar comprimido / gerar vácuo em tubulações. Possui cone de borracha com diâmetros de 30,5 a 85 mm, mangueira de silicone com 0,3 m e engate rápido tipo “Click” 5/16” (109200-00O);
01 - Adaptador de borracha (ponta) para injetar fumaça / ar comprimido / vácuo em tubulações. Possui Ø 26 mm, ponta cônica com diâmetros de 4,5 a 12 mm e furo de saída de Ø 3 mm (109100-00N);
01 - Adaptador para testar sistemas de cânister com rosca de ¼” x 19 fpp e mangueira de silicone com 0,30 m (109100-00R);
01 - Tampão cônico de borracha com diâmetros de 5 a 10 mm (109100-00F);
01 - Tampão cônico de borracha com diâmetros de 9 a 15 mm (109100-00G);
01 - Tampão cônico de borracha com diâmetros de 14 a 19 mm (109100-00H);
01 - Tampão cônico de borracha com diâmetros de 18 a 26 mm (109100-00I);
01 - Tampão cônico de borracha com diâmetros de 25 a 35 mm (109100-00J);
01 - Tampão cônico de borracha com diâmetros de 32 a 45 mm (109100-00K);
01 - Tampão cônico de borracha com diâmetros de 45 a 60 mm (109100-00L);
01 - Tampão cônico de borracha com diâmetros de 60 a 75 mm (109100-00M);
01 - Frasco com 250 ml de óleo mineral revelador de vazamentos (reagente à luz UV), com cor verde fluorescente (PRT5902).

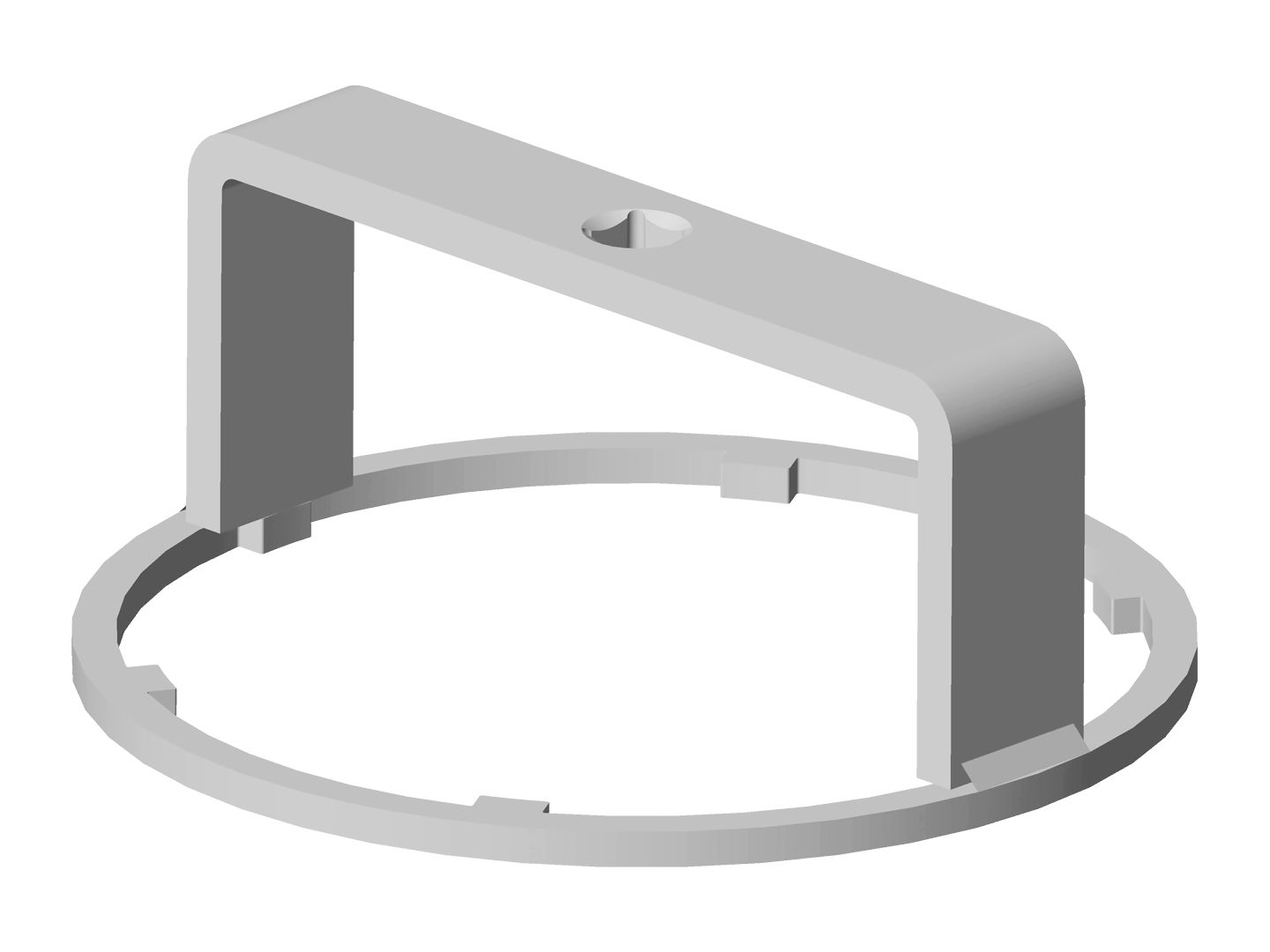

Nome: Ferramenta com encaixe de Ø 119 mm e 6 dentes internos, para o anel trava metálico do módulo da bomba de combustível / sensor de nível no tanque.

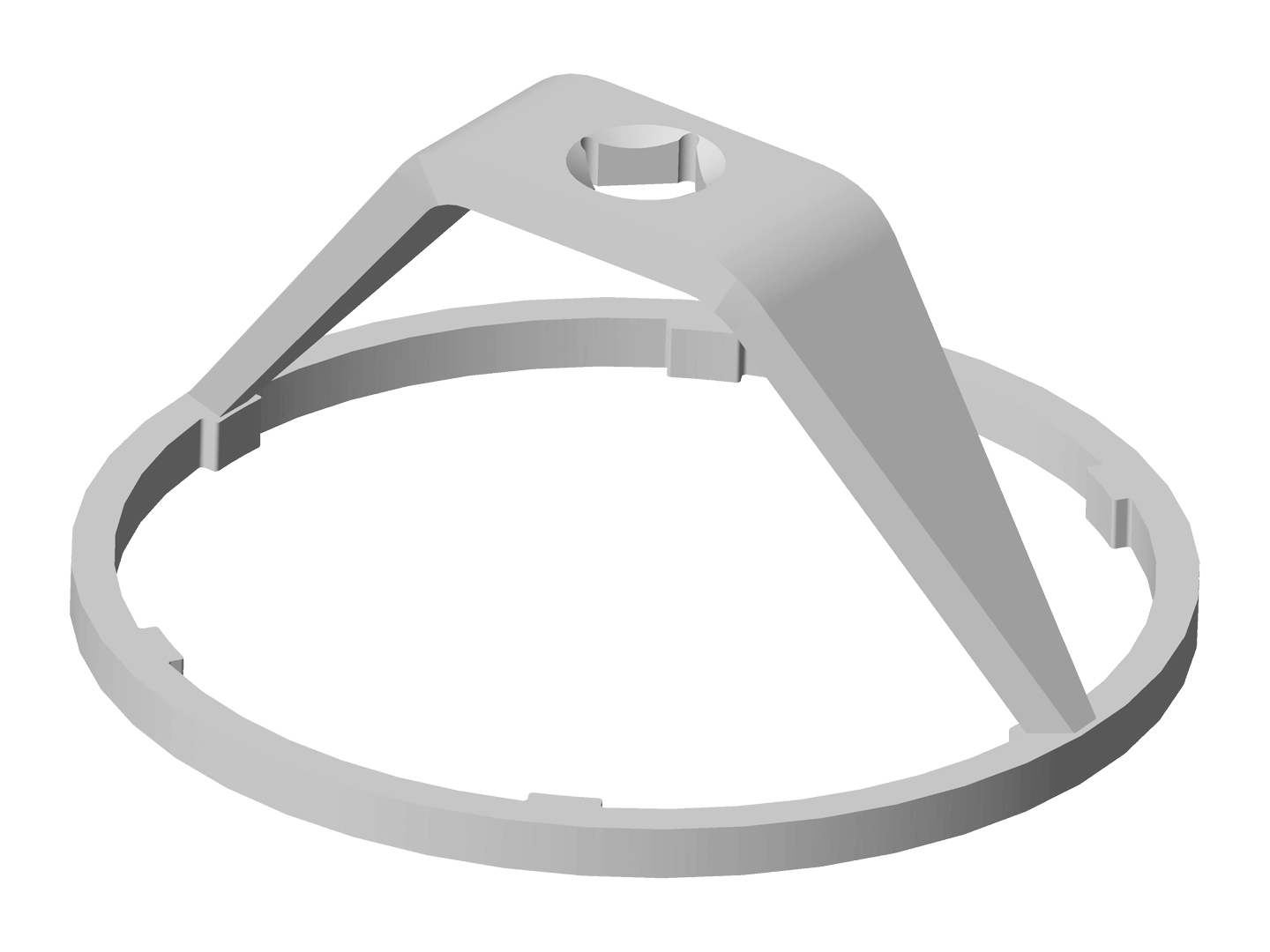

Nome: Ferramenta com encaixe de Ø 173 mm e 6 dentes internos, para o anel trava metálico do módulo da bomba de combustível / sensor de nível no tanque. Encaixe de ½".

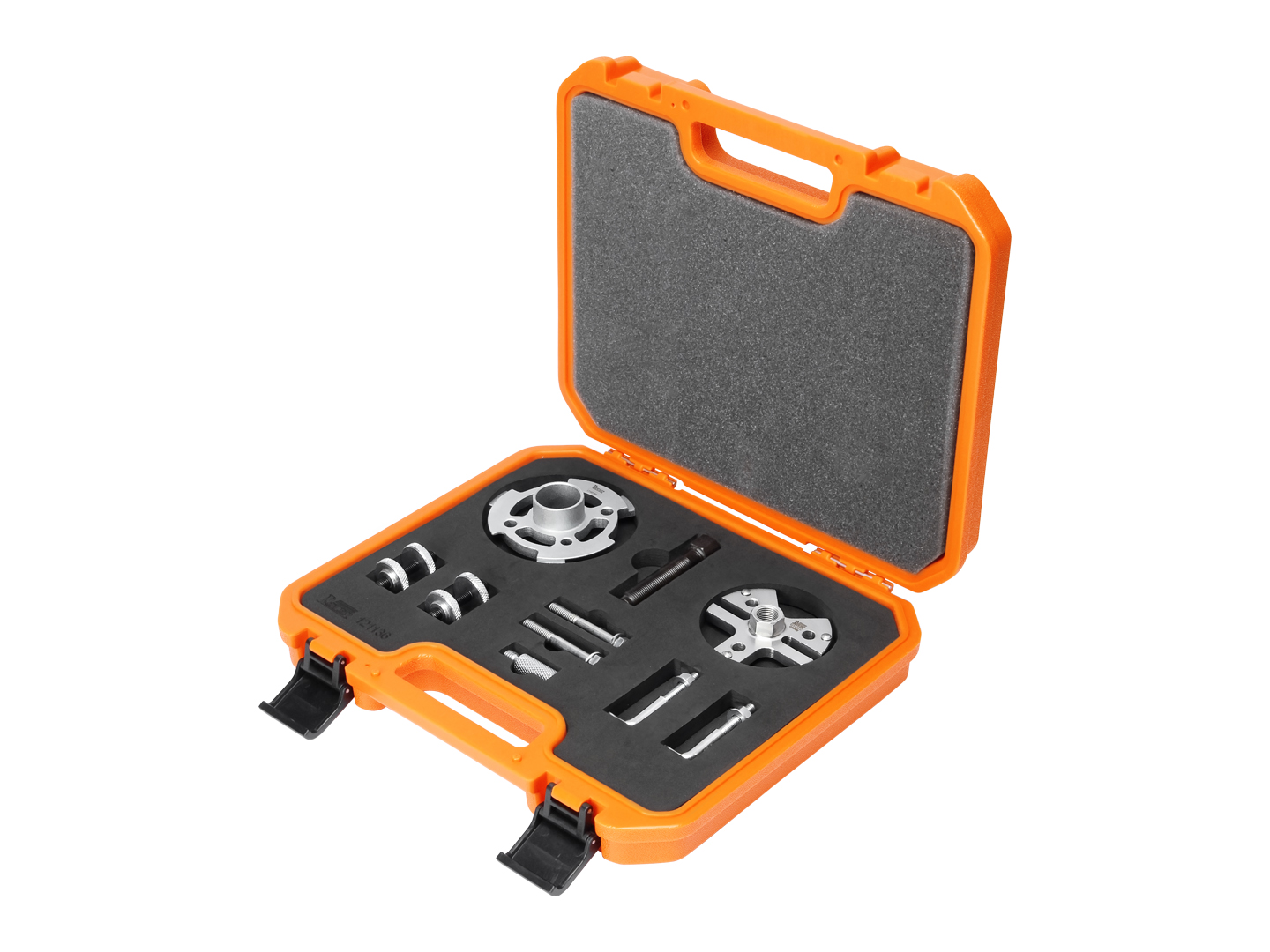

Nome: Conjunto de ferramentas com 10 peças para: a) extrair a bomba de combustível de alta pressão e b) manter a engrenagem da bomba de combustível travada e corretamente posicionada após a remoção da bomba, eliminando o risco de perda do sincronismo do motor, c) remover e instalar a tampa do orifício de acesso à engrenagem da bomba de combustível e d) remover e instalar o retentor dianteiro da árvore de manivelas.
Aplicação: motores Ford Duratorq Puma 2.2 16V turbo diesel TDCi aplicados nas Ford Ranger 4ª ger. (12-23) e Transit 3ª ger. (12-14) e 3.2 20V (5 cils.) turbo diesel TDCi aplicados na Ford Ranger 4ª ger. (12-23) e no Troller T4 2ª ger. (14-21).
Produto fornecido em uma maleta plástica especial.
